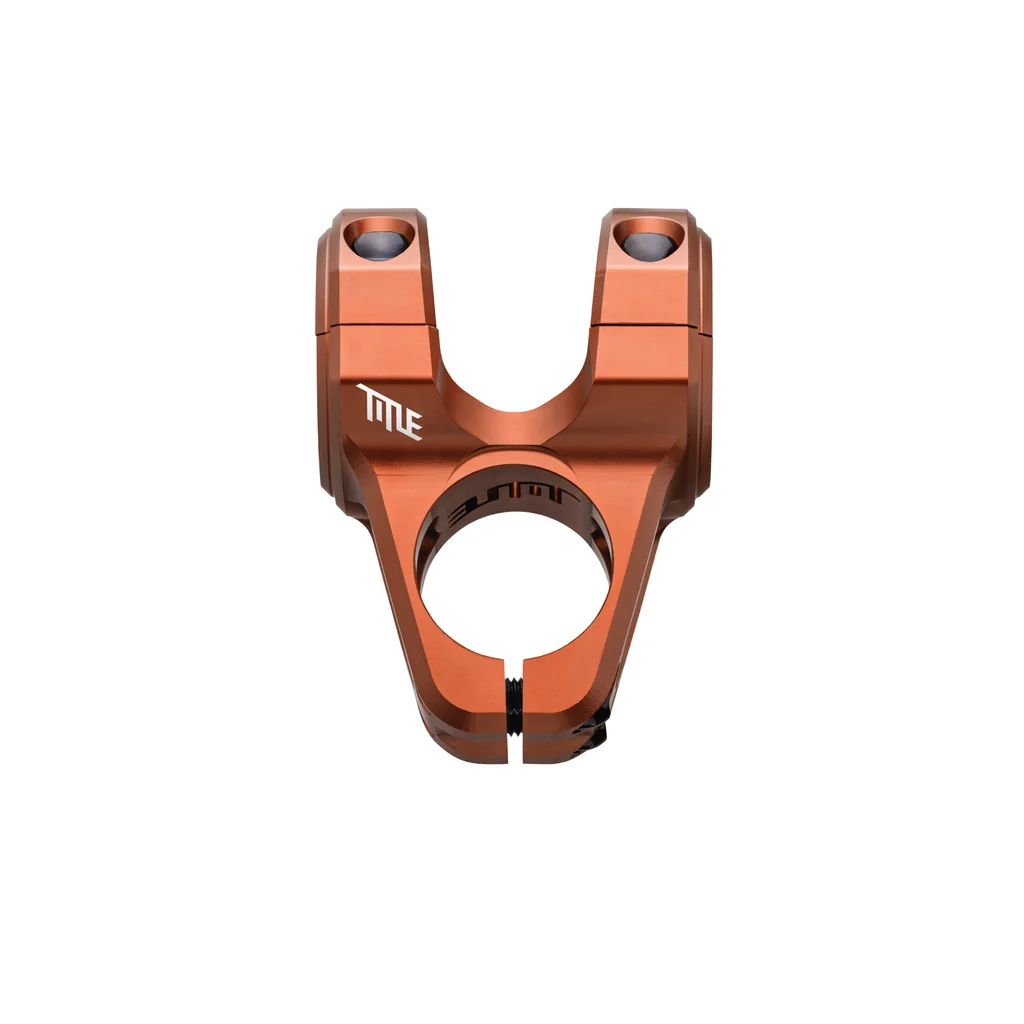

TITLE ST1 Gidon Boğazı 35x35mm - Bronze
Stok Kodu : 661317990196
6.299,92 TL
8.399,89 TL
%25
SON 2 ADET!
* 653,67 TL den başlayan taksitlerle!
Kategori
Marka
Havale
5.984,92 TL
(%5,00 havale indirimi)
TITLE ST1 Gidon Boğazı 35x35mm - Bronze
ÖZELLİKLER
ÖZELLİKLER
- Kanıtlanmış Sağlamlık: Bağımsız test laboratuvarı EFBE tarafından en zorlu testlere tabi tutulmuş ve TRI-TEST® GR onayından geçmiştir. Freeride ve Downhill (DH) dağ bisikletleri için resmi olarak sertifikalandırılmıştır.
- İşçilik ve Malzeme: Tek parça (solid) 6061 T6 alüminyum bloktan işlenerek üretilmiştir.
- Özel Uyumluluk: G1 Gyro Sistemi ile uyumlu çalışacak şekilde tasarlanmıştır.
KURULUM VE MONTAJ REHBERİ
Gereksinimler ve Ön Bilgiler:
TEKNİK DETAYLAR
- Gidon Kelepçe Çapı: 35mm
- Uzunluk ve Ağırlık: 35mm (177g)
- Açı (Rise): 0° (Düz / Zero rise)
- Kelepçe Genişliği: 58mm
- Şaft Yüksekliği (Stack Height): 38mm
- Vidalar: M6 x 1.0 x 18mm / 20mm paslanmaz çelik vidalar
KURULUM VE MONTAJ REHBERİ
Gereksinimler ve Ön Bilgiler:
- İhtiyacınız Olan Aletler: 5mm Alyan Anahtarı, Tork Anahtarı
- Montaj Süresi: Yaklaşık 5 dakika
- Zorluk Derecesi: Kolay
- Maksimum Vida Torku: 6Nm
ADIM 1: Furş takımının doğru takıldığından ve maşa şaft borusu (steerer) üzerinde istediğiniz sayıda spacer (ara yüzük) bulunduğundan emin olduktan sonra, yan vidalar gevşek durumdayken boğazı şaft borusuna geçirin.
1. GİDON BOĞAZININ MAŞAYA MONTAJI
ADIM 1: Furş takımının doğru takıldığından ve maşa şaft borusu (steerer) üzerinde istediğiniz sayıda spacer (ara yüzük) bulunduğundan emin olduktan sonra, yan vidalar gevşek durumdayken boğazı şaft borusuna geçirin.
ADIM 2: Şaft borusunun en üst noktası ile en üstteki spacer (veya gidon boğazı) arasında yaklaşık 5mm boşluk kalacak şekilde, gerekirse boğazın üzerine uygun ölçüde spacer ekleyin.
ADIM 3: Furş kapağını (top cap) takın ve 2Nm tork ile sıkın. Yan vidaları sıkmadan önce, sistemi yerine oturtmak için gidona ileri-geri ufak hareketlerle hafifçe aşağı doğru baskı uygulayın. Ardından furş kapağını 2-4Nm tork ile tekrar sıkarak furş takımının boşluğunu alın. Furş boşluğunu başarıyla aldıktan sonra, boğazı ön tekerlek ile mükemmel şekilde hizalayın ve yan vidaları 6Nm tork ile sıkın.
ADIM 1: Gidon boğazının ön kapağını (face plate) çıkarın ve gidonu yuvasına yerleştirin.
2. GİDONUN BOĞAZA MONTAJI
ADIM 1: Gidon boğazının ön kapağını (face plate) çıkarın ve gidonu yuvasına yerleştirin.
ADIM 2: Ön kapağı ve vidaları takın. Kapak ile gövde arasındaki boşluğun alt ve üst kısımlarda eşit olmasına dikkat ederek vidaları yavaşça sıkmaya başlayın.
ADIM 3: Gidonun düşmeyecek şekilde yerinde durmasını ancak ileri-geri açı ayarı için kendi etrafında rahatça dönebilmesini sağlayacak kadar alt vidaları tutturun.
ADIM 4: İdeal sürüş açınızı ayarladıktan sonra tüm ön kapak vidalarını (tercihen çapraz şekilde) 6Nm tork ile sıkarak sabitleyin.
Önemli Not: Güvenliğiniz için sürüşe çıkmadan önce tüm vidaların belirtilen tork değerlerinde sıkıldığını ikinci kez kontrol etmeniz şiddetle tavsiye edilir.
